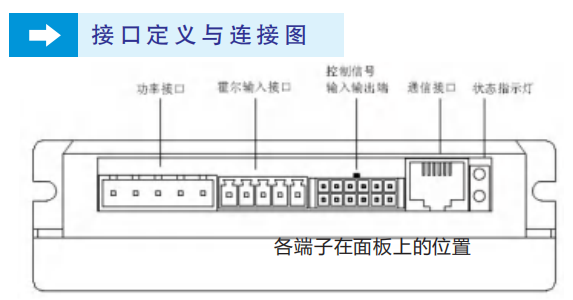

直流無刷驅動器接線圖
發布時間：2022-07-06 14:03:42
| 輸入電壓 | DC18V-50V |
| 工作電流 | <=10A |
| 電機霍爾類型 | 60度,300度,120度,240度 |
| 工作模式 | 霍爾速度閉環 |
| 調速方式 | 0-5V模擬量輸入,0-100%PWM輸入(PWM頻率范圍:1KHz-20KHz)內部給定,多段速1,多段速2, |
| 調速范圍 | 0-6000RPM |
| 保護功能 | 短路:當異常電流大于50A時,產生短路保護過流:當電流超過工作電流設置值并持續一設定時間后產生過流保護過壓:當電壓超過55V時產生過電壓保護。欠壓:當電壓低于18V時產生欠電壓保護。霍爾異常:包括相位異常及值異常. |
| 工作環境 | 場合:無腐蝕性,易燃,易爆,導電的氣體,液體,粉塵溫度:-10-55℃(無凍霜)濕度:小于90%RH(不結露)海拔:小于1000m振動:小于0.5G,10hz-60hz(非連續運行)防護等級:IP21 |
| 散熱方式 | 自然風冷 |
| 尺寸大小 | 112mm*75.5mm*34mm |
